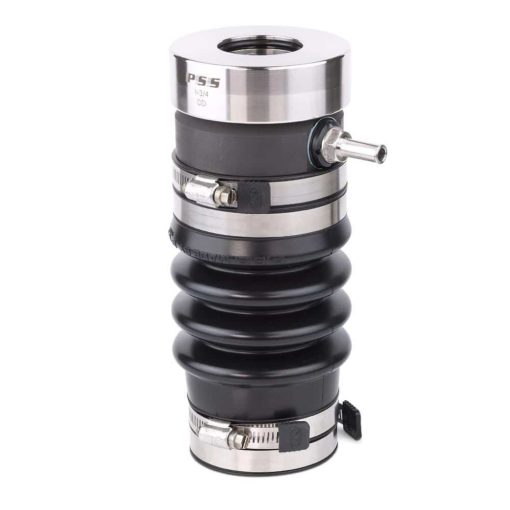

PSS Shaft Seal type A

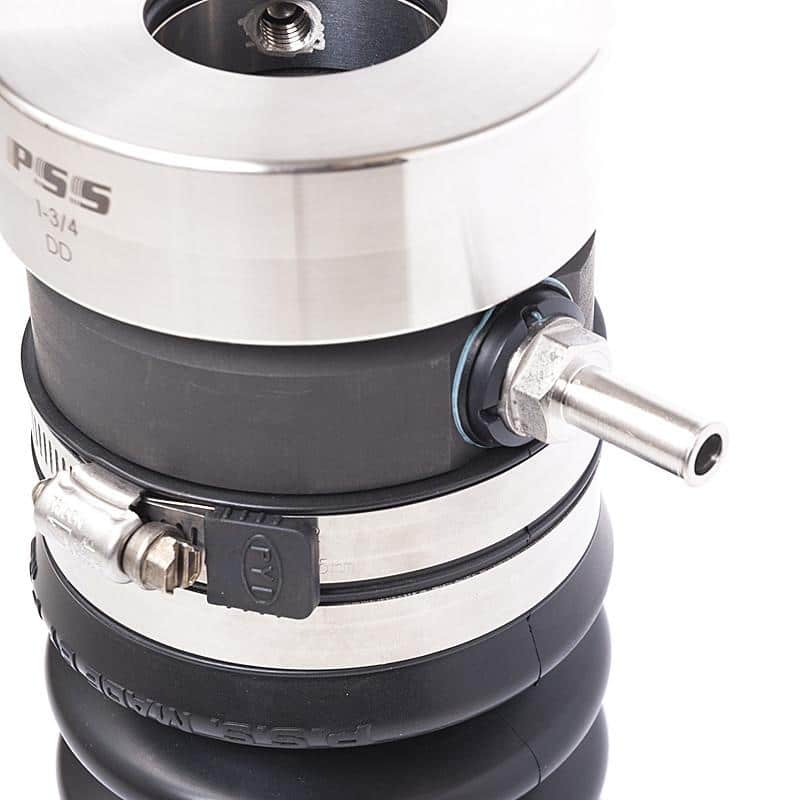

PSS shaft seal hose_barb zoom

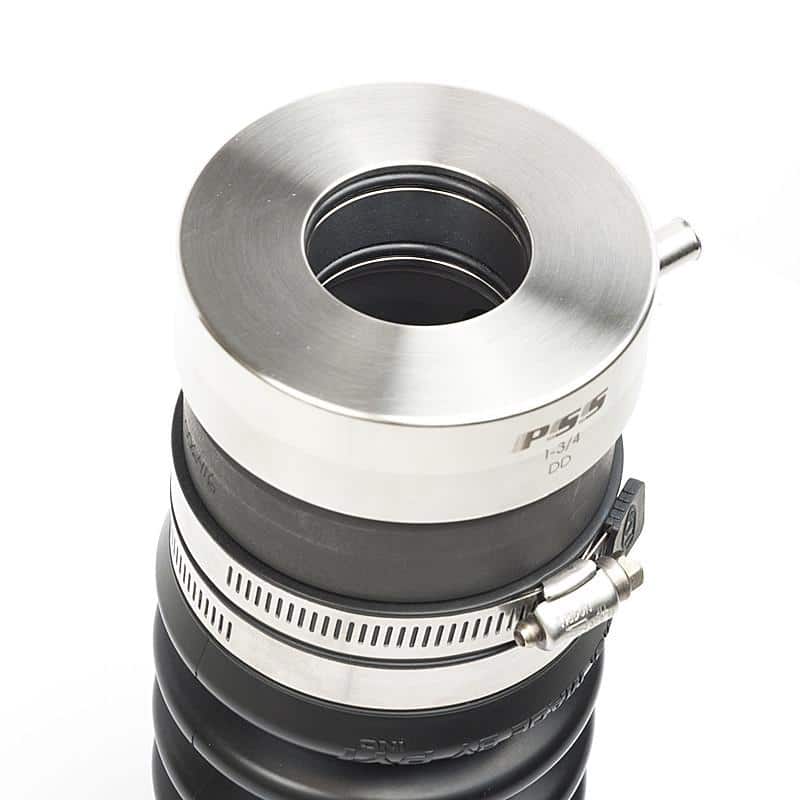

Type A PSS shaft seal top view
PSS Shaft Seal type A

Joint PSS Type A

A partir de 387.54 €

Pour Ø d’arbre de 20mm à 95mm (3/4″ à 3-3/4″) (Tableau de Compression)
Utilisez les sélecteurs ci-dessous pour trouver le joint PSS qui correspond à votre bateau.
Vous aurez besoin de connaître le diamètre de votre arbre d’hélice et le diamètre extérieur de votre tube d’étambot.

UGS : pss-type-a Catégorie : Étiquettes : , , , , , , , , , , , , ,
Case à cocher Vignette Titre de la variante SKU Quantité Prix Bouton Ajouter au panier
02-312-534 € 2574.91
02-312-600 € 2574.91
02-358-412 € 3139.02
02-358-434 € 3139.02
02-358-500 € 3139.02
02-358-514 € 3139.02
02-358-512 € 3139.02
02-358-534 € 3139.02
02-358-600 € 3139.02
02-334-412 € 3139.02
02-334-434 € 3139.02
02-334-500 € 3139.02
02-334-514 € 3139.02
02-334-512 € 3139.02
02-334-534 € 3139.02
02-334-600 € 3139.02
02-20M-114 € 387.54
02-20M-112 € 387.54
02-20M-134 € 387.54
02-20M-200 € 387.54
02-20M-214 € 387.54
02-20M-212 € 403.03
02-22M-114 € 387.54
02-22M-112 € 387.54
02-22M-134 € 387.54
02-22M-200 € 387.54
02-22M-214 € 387.54
02-22M-212 € 403.03
02-25M-114 € 403.46
02-25M-112 € 403.46
02-25M-134 € 403.46
02-25M-200 € 403.46
02-25M-214 € 403.46
02-25M-212 € 415.86
02-28M-114 € 403.46
02-28M-112 € 403.46
02-28M-134 € 403.46
02-28M-200 € 403.46
02-28M-214 € 403.46
02-28M-212 € 415.86
02-30M-114 € 403.46
02-30M-112 € 403.46
02-30M-134 € 403.46
02-30M-200 € 403.46
02-30M-214 € 403.46
02-30M-212 € 415.86
02-32M-134 € 511.55
02-32M-200 € 511.55
02-32M-214 € 511.55
02-32M-212 € 511.55
02-32M-234 € 573.55
02-32M-300 € 573.55
02-32M-314 € 573.55
02-32M-312 € 573.55
02-35M-134 € 511.55
02-35M-200 € 511.55
02-35M-214 € 511.55
02-35M-212 € 511.55
02-35M-234 € 573.55
02-35M-300 € 573.55
02-35M-314 € 573.55
02-35M-312 € 573.55
02-38M-200 € 666.56
02-38M-214 € 666.56
02-38M-212 € 666.56
02-38M-234 € 666.56
02-38M-300 € 666.56
02-38M-314 € 666.56
02-38M-312 € 666.56
02-38M-334 € 720.83
02-38M-400 € 720.83
02-40M-200 € 666.56
02-40M-214 € 666.56
02-40M-212 € 666.56
02-40M-234 € 666.56
02-40M-300 € 666.56
02-40M-314 € 666.56
02-40M-312 € 666.56
02-40M-334 € 720.83
02-40M-400 € 720.83
02-45M-214 € 718.87
02-45M-212 € 718.87
02-45M-234 € 718.87
02-45M-300 € 718.87
02-45M-314 € 718.87
02-45M-312 € 718.87
02-45M-334 € 860.32
02-45M-400 € 860.32
02-50M-212 € 883.73
02-50M-234 € 883.73
02-50M-300 € 883.73
02-50M-314 € 883.73
02-50M-312 € 883.73
02-50M-334 € 976.58
02-50M-400 € 976.58
02-55M-212 € 883.73
02-55M-234 € 883.73
02-55M-300 € 883.73
02-55M-314 € 883.73
02-55M-312 € 883.73
02-55M-334 € 976.58
02-55M-400 € 976.58
02-60M-314 € 994.18
02-60M-312 € 994.18
02-60M-334 € 994.18
02-60M-400 € 994.18
02-60M-414 € 1116.1
02-60M-412 € 1116.1
02-60M-434 € 1116.1
02-60M-500 € 1116.1
02-65M-314 € 994.18
02-65M-312 € 994.18
02-65M-334 € 994.18
02-65M-400 € 994.18
02-65M-414 € 1116.1
02-65M-412 € 1116.1
02-65M-434 € 1116.1
02-65M-500 € 1116.1
02-70M-400 € 1321.88
02-70M-414 € 1321.88
02-70M-412 € 1321.88
02-70M-434 € 1321.88
02-70M-500 € 1321.88
02-70M-514 € 1588.9
02-70M-512 € 1588.9
02-70M-534 € 1588.9
02-70M-600 € 1588.9
02-75M-400 € 1432.98
02-75M-414 € 1432.98
02-75M-412 € 1432.98
02-75M-434 € 1432.98
02-75M-500 € 1432.98
02-75M-514 € 1774.91
02-75M-512 € 1774.91
02-75M-534 € 1774.91
02-75M-600 € 1774.91
02-80M-400 € 1432.98
02-80M-414 € 1432.98
02-80M-412 € 1432.98
02-80M-434 € 1432.98
02-80M-500 € 1432.98
02-80M-514 € 1774.91
02-80M-512 € 1774.91
02-80M-534 € 1774.91
02-80M-600 € 1774.91
02-85M-412 € 2574.91
02-85M-434 € 2574.91
02-85M-500 € 2574.91
02-85M-514 € 2574.91
02-85M-512 € 2574.91
02-85M-534 € 2574.91
02-85M-600 € 2574.91
02-90M-412 € 2574.91
02-90M-434 € 2574.91
02-90M-500 € 2574.91
02-90M-514 € 2574.91
02-90M-512 € 2574.91
02-90M-534 € 2574.91
02-90M-600 € 2574.91
02-95M-412 € 3139.02
02-95M-434 € 3139.02
02-95M-500 € 3139.02
02-95M-514 € 3139.02
02-95M-512 € 3139.02
02-95M-534 € 3139.02
02-95M-600 € 3139.02
02-034-114 € 387.54
02-034-112 € 387.54
02-034-134 € 387.54
02-034-200 € 387.54
02-034-214 € 387.54
02-034-212 € 403.03
02-078-114 € 387.54
02-078-112 € 387.54
02-078-134 € 387.54
02-078-200 € 387.54
02-078-214 € 387.54
02-078-212 € 403.03
02-100-114 € 403.46
02-100-112 € 403.46
02-100-134 € 403.46
02-100-200 € 403.46
02-100-214 € 403.46
02-100-212 € 415.86
02-118-114 € 403.46
02-118-112 € 403.46
02-118-134 € 403.46
02-118-200 € 403.46
02-118-214 € 403.46
02-118-212 € 415.86
02-114-134 € 511.55
02-114-200 € 511.55
02-114-214 € 511.55
02-114-212 € 511.55
02-114-234 € 573.55
02-114-300 € 573.55
02-114-314 € 573.55
02-114-312 € 573.55
02-138-134 € 511.55
02-138-200 € 511.55
02-138-214 € 511.55
02-138-212 € 511.55
02-138-234 € 573.55
02-138-300 € 573.55
02-138-314 € 573.55
02-138-312 € 573.55
02-112-200 € 666.56
02-112-214 € 666.56
02-112-212 € 666.56
02-112-234 € 666.56
02-112-300 € 666.56
02-112-314 € 666.56
02-112-312 € 666.56
02-112-334 € 720.83
02-112-400 € 720.83
02-134-214 € 718.87
02-134-212 € 718.87
02-134-234 € 718.87
02-134-300 € 718.87
02-134-314 € 718.87
02-134-312 € 718.87
02-134-334 € 860.32
02-134-400 € 860.32
02-200-212 € 883.73
02-200-234 € 883.73
02-200-300 € 883.73
02-200-314 € 883.73
02-200-312 € 883.73
02-200-334 € 976.58
02-200-400 € 976.58
02-214-314 € 994.18
02-214-312 € 994.18
02-214-334 € 994.18
02-214-400 € 994.18
02-214-414 € 1116.1
02-214-412 € 1116.1
02-214-434 € 1116.1
02-214-500 € 1116.1
02-212-314 € 994.18
02-212-312 € 994.18
02-212-334 € 994.18
02-212-400 € 994.18
02-212-414 € 1116.1
02-212-412 € 1116.1
02-212-434 € 1116.1
02-212-500 € 1116.1
02-234-400 € 1321.88
02-234-414 € 1321.88
02-234-412 € 1321.88
02-234-434 € 1321.88
02-234-500 € 1321.88
02-234-514 € 1588.9
02-234-512 € 1588.9
02-234-534 € 1588.9
02-234-600 € 1588.9
02-300-400 € 1432.98
02-300-414 € 1432.98
02-300-412 € 1432.98
02-300-434 € 1432.98
02-300-500 € 1432.98
02-300-514 € 1774.91
02-300-512 € 1774.91
02-300-534 € 1774.91
02-300-600 € 1774.91
02-314-412 € 2574.91
02-314-434 € 2574.91
02-314-500 € 2574.91
02-314-514 € 2574.91
02-314-512 € 2574.91
02-314-534 € 2574.91
02-314-600 € 2574.91
02-312-412 € 2574.91
02-312-434 € 2574.91
02-312-500 € 2574.91
02-312-514 € 2574.91
02-312-512 € 2574.91

Description

Le PSS est le joint mécanique le plus vendu au monde, il est actuellement installé en première monte par de nombreux constructeur de bateaux et chantiers parmi les plus réputés au monde.

Le PSS est également le premier joint utilisé en retrofit. Les préparateurs, chantiers et intervenants reconnaissent les avantages de l’installation d’un PSS car il élimine de la maintenance, l’ajustement et les couts associés aux autres types de presse étoupe. Les joints PSS sont 100% étanche et n’usent pas l’arbre d’hélice.

Tableau de compression PSS Type A :

PSS Type A Dimension Drawing

    Tailles Impériales
    Diamètre d’arbre (A) Diamètre Tube d’étambot (B) Longueur comprimée approximative (C) D
    3/4″, 7/8″, 1″, 1-1/8″ 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″ 6″ – 6.125″ 2.375″
    3/4″, 7/8″, 1″, 1-1/8″ 2-1/2″ 6.625″ 2.375″
    1-1/4″, 1-3/8″ 1-3/4″, 2″, 2-1/4″, 2-1/2″ 6.625″ – 6.75″ 2.875″
    1-1/4″, 1-3/8″ 2-3/4″, 3″, 3-1/4″, 3-1/2″ 8.125″ – 8.313″ 2.875″
    1-1/2″, 1-9/16″, 1-3/4″, 2″ 2″, 2-1/4″, 2-1/2″, 2-3/4″, 3″, 3-1/4″, 3-1/2″ 8″ – 8.218″ 3.75″
    1-1/2″, 1-9/16″, 1-3/4″, 2″ 3-3/4″, 4″ 8.405″ 3.75″
    2-1/4″, 2-1/2″ 3-1/4″, 3-1/2″, 3-3/4″, 4″ 8.625″ 4.20″
    2-1/4″, 2-1/2″ 4-1/4″, 4-1/2″, 4-3/4″, 5″ 9.25″ 4.20″
    2-3/4″, 3″ 4″, 4-1/4″, 4-1/2″, 4-3/4″, 5″ 9.125″ – 9.313″ 5″
    2-3/4″, 3″ 5-1/4″, 5-1/2″, 5-3/4″, 6″ 9.25″ – 9.438″ 5″
    3-1/4″, 3-1/2″, 3-5/8″, 3-3/4″ 4-1/2″, 4-3/4″, 5″, 5-1/4″, 5-1/2″, 5-3/4″, 6″ 9.675″ – 9.863″ 6″

    Tailles Métriques (mm)
    Diamètre d’arbre (A) Diamètre Tube d’étambot (B) Longueur comprimée approximative (C) D
    20, 22, 25, 28, 30 30, 40, 45, 50, 60 152 – 156 61
    20, 22, 25, 28, 30 65 168 61
    32, 35 45, 50, 60, 65 168 – 172 73
    32, 35 70, 80, 85, 90 206 – 211 73
    38, 40, 45, 50, 55 50, 60, 65, 70, 75, 80, 85, 90 203 – 209 96
    38, 40, 45, 50, 55 95, 100 213 96
    60, 65 85, 90, 95, 100 219 – 224 107
    60, 65 110, 115, 120, 125 235 107
    70, 75, 80 100, 110, 115, 120, 125 231 – 237 127
    70, 75, 80 135, 140, 145, 150 235 – 240 127
    85, 90, 95 115, 120, 125, 130, 135, 140, 145, 150 245 – 250 153

Avis

Il n’y a encore aucun avis

Soyez le premier à laisser votre avis sur “Joint PSS Type A”

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.

Vous aimerez peut-être aussi…

fonctionnement

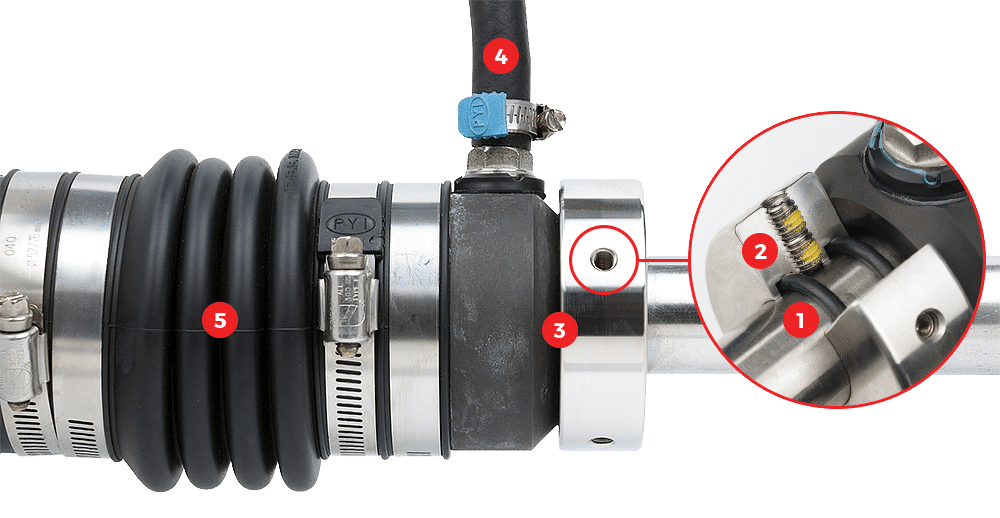

Fonctionnement du joint mécanique PSS
  • 1
    Deux joints toriques en nitrile scellent le rotor inox à l'arbre et ne subiront aucune usure.
  • 2
    Un jeu de vis de maintient et un jeu de vis de secours (2 jeux) sont utilisées pour fixer le rotor inox à l'arbre.
  • 3
    Un joint d'étanchéité se créé entre les deux surfaces planes du stator en carbone et le rotor en inox.
  • 4
    Une arrivée d'eau sur le carbone du joint PSS permet de refroidir / lubrifier les surfaces d'étanchéité sur les bateaux à grande vitesse.
  • 5
    Le stator de carbone fixe est fixé au soufflet, qui est lui-même fixé au tube d'étambot.

COMPOSANTS

Rotor du PSS de type A

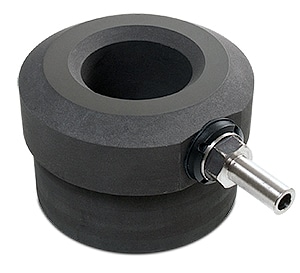

Bague carbone : Stator

Le stator de carbone / graphite imprégné de résine de haute densité est un composite qui est d'abord mélangé, moulé puis formé sous pression. Les pièces sont ensuite cuites, usinées et rodées. En finition, la surface de contact de notre carbone est surfacée de 4 bandes de lumière d'hélium (mesuré à .000044 "de variation sur toute la surface rodée.) La qualité du carbone utilisée dans le PSS permet un fonctionnement à une température de plus de 260 ° Celsius. Contrairement à un joint à lèvre en caoutchouc ou à un joint facial en plastique, la masse volumique du carbone augmente considérablement la longévité et la résistance à l'usure, et plusieurs navires commerciaux ont enregistré plus de 40 000 (plus de 4 ans et demi en fonctionnement continu) heures de moteur avec les mêmes composants d'origine.
Le carbone n’a pas besoin d'être remplacé dans des conditions normales d’utilisation.





Bellow du joint mécanique PSS de type A

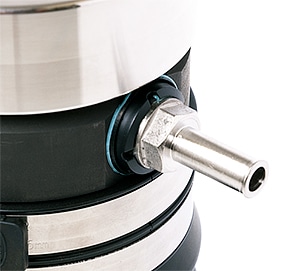

Pipette

Pour les bateaux à grande vitesse (plus de 12 noeuds), une alimentation en eau doit être raccordée au joint PSS afin de lubrifier et de refroidir les surfaces d'étanchéité. Veuillez consulter les instructions d'installation du joint PSS pour plus d'informations sur les points de pickage d’eau. Pour les bateaux naviguant à moins de 12 Knts, et n’ayant pas de bague hydrolube, cette alimentation en eau n’est pas nécessaire et une simple mise à l’air libre peut être suffisante. Dans ce cas, la mise à l’air libre se fera au moins à 2 ou 3 pieds au-dessus de la ligne de flottaison et sera aussi proche possible du centre du bateau. Cela permettra de s'assurer que le tuyau d'évent n'est jamais sous la ligne de flotaison, même avec une gîte importante. Les instructions d'installation du joint d'arbre PSS contiennent plus de détails sur cet alimentation d’eau.

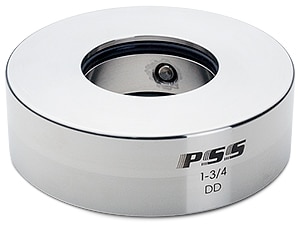

Butée Inox : Rotor

Le rotor PSS se glisse sur l'arbre et y est fixé grace à des vis cuvettes positionnées à 90 ° qui garantissent une puissance de maintient maximale.
Les tolérances d’usinage des rotors sont gérées par des tours à contrôle numérique.
Les faces de contact ont une micro-finition de 9 microns et subissent un alésage perpendiculaire pour éviter toute usure lorsque le rotor tourne.
Le stator en graphite de carbone polira la face du rotor pendant les premières minutes de fonctionnement. Le rotor ne doit pas être remplacé dans des conditions d'utilisation normales. Le rotor en acier inoxydable utilisé sur le joint d'arbre PSS type A est fabriqué en inox 316L



Carbon stator du PSS de type A

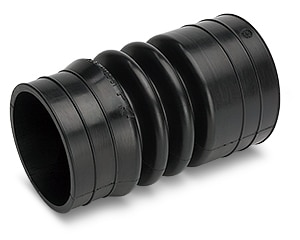

Soufflet : Bellow

Le soufflet de joint PSS de type A  est fait de caoutchouc nitrile et supporte des températures allant de  -31 ° C à + 107 ° C (-25 ° F à + 225 ° F). Le nitrile est connu pour sa résistance aux frictions.

Le caoutchouc nitrile est exceptionnellement résistant aux huiles et aux solvants apolaires.
Il offre également une bonne imperméabilité aux gaz, une bonne résistance à l'abrasion et une meilleure stabilité thermique que la plupart des élastomères.

.

Pipette du joint mécanique PSS de type A

CERTIFICATS

Les joints PSS sont approuvés et certifiés par RINA, Bureau Véritas et ABS
